Облучатель бактерицидный типа ОБН 22[3618]15-01
Общие сведения
Бактерицидный облучатель предназначен для снижения уровня микробной обсемененности воздуха в палатах, операционных и других помещениях лечебно-профилактических учреждений, а также в других помещениях, где требуется поддержание чистоты воздушной среды в присутствии людей. Облучение воздуха помещений бактерицидным излучением приводит к снижению концентрации патогенных микроорганизмов и, как следствие, к снижению вероятности передачи инфекции воздушным путем.
Облучатель рассчитан на работу в сети переменного тока с номинальным напряжением 220 В частотой 50 Гц. ОБН 2x15-01:
О - облучатель;
Б - бактерицидный;
Н - настенный;
2 - число ламп;
15 - номинальная мощность источника излучения, Вт;
01 - номер модификации.
Условия эксплуатации
Климатическое исполнение УХЛ и категория размещения 4.2 по ГОСТ Р 50444-92.
Температура окружающей среды от 10 до 35°С.
Относительная влажность воздуха не более 80% при температуре 25°С.
Требования техники безопасности по ГОСТ Р 50267.0-92 для изделий класса I типа В без рабочей части.
В лампах имеется небольшое количество ртути, поэтому при смене лампы требуется соблюдать осторожность и не допускать механических повреждений колбы.
При разрушении лампы поверхность в месте нахождения осколков должна быть тщательно вымыта 1%-ным раствором марганцевокислого калия.
Облучатель соответствует требованиям РАЖС. 941542.003 ТУ.
Технические характеристики
Номинальное напряжение сети, В - 220+22 Частота сети, Гц - 50 Потребляемая мощность, Вт, не более - 65 Номинальный потребляемый ток, А - 0,5 Время снижения микробной обсемененности воздуха до 95% в помещении объемом до 30 м3, мин - 60 Режим работы - Продолжительный Среднесуточная наработка, ч, не менее - 8 Длина волны излучения, нм - 253,7 Источник излучения*: тип - ДРБ15 номинальная мощность, Вт - 15 число - 2 Тип дросселя: для лампы типа ДРБ15 - 2И-15-220 для лампы типа ДРБ8-1 - 2И-8-220 Тип стартера - 20С-127В Тип вентилятора - ВВФ-71М Габаритные размеры LxВxН, мм, не более - 180x130x680 Установочные размеры, мм: L1 - 100 Н1 - 400 Масса, кг, не более - 7,1 Средняя наработка на отказ, ч, не менее - 3000 Средний срок службы, лет - 5 Гарантийный срок, при соблюдении потребителем условий транспортирования, эксплуатации и хранения, лет: со дня ввода в эксплуатацию - 1 со дня изготовления, не более - 1,5
* Допускается применение 4 ламп типа ДРБ3-8 с номинальной мощностью 8 Вт или 2 ламп типа ДРБ18 с номинальной мощностью 18 Вт.
Конструкция и принцип действия
Облучатель представляет собой металлический вертикальный короб, состоящий из основания и кожуха. В нижней части прибора расположены: сетевой шнур, выключатель и кнопка для зажигания бактерицидных ламп (в случае применения стартерной схемы зажигания кнопка отсутствует). На основании облучателя размещены дроссели, вентилятор, предохранитель и бактерицидные лампы. Кожух крепится к основанию винтами. На лицевой панели в верхней части кожуха находятся два индикатора, сигнализирующие о зажигании ламп. На задней стенке основания расположены крепежные отверстия.
Принцип действия основан на бактерицидном действии на микроорганизмы ультрафиолетового излучения. Облучатель работает по принципу рециркулятора: воздух из окружающей среды засасывается через вентиляционное отверстие в нижней части прибора, проходит через зону, облучаемую лампами, обеззараживается и через верхнее вентиляционное отверстие выходит обратно. Для принудительного прогона воздуха служит вентилятор.
Источником излучения являются безозонные бактерицидные ртутные лампы низкого давления. Колба ламп изготовлена из специального кварцевого стекла, которое предотвращает образование озона в окружающем пространстве и пропускает ультрафиолетовые лучи с длиной 253,7 нм.
Облучатель подключается к сети с помощью трехжильного шнура питания через двухполюсную вилку с боковым заземляющим контактом.
Общий вид и габаритные размеры облучателя представлены на рис. 1, разметка под крепление - на рис. 2, электрическая принципиальная схема включения - на рис. 3.

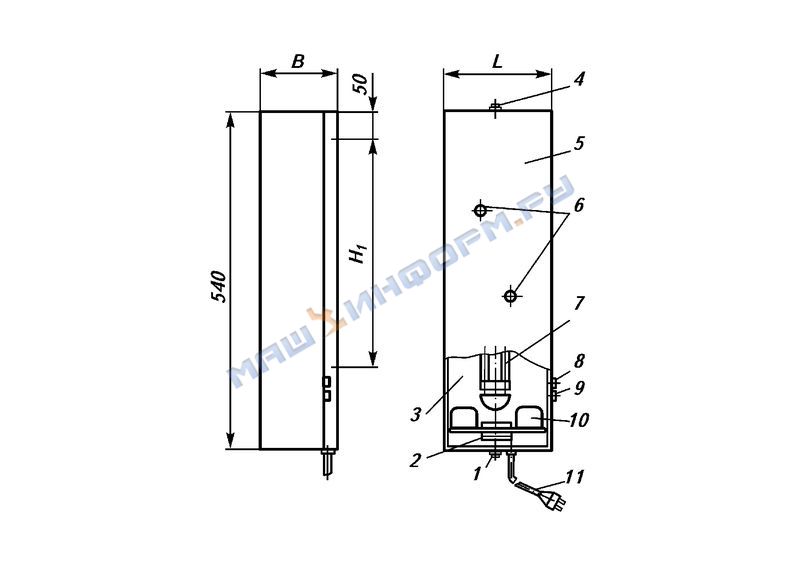

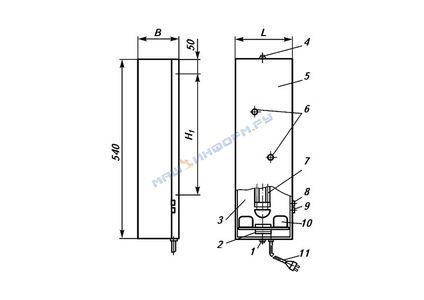

Общий вид и габаритные размеры облучателя:
1, 4 - винты;
2 - вентилятор;
3 - основание;
5 - кожух;
6 - индикаторы;
7 - лампа;
8 - кнопка;
9 - выключатель;
10 - дроссель;
11 - сетовой шнур

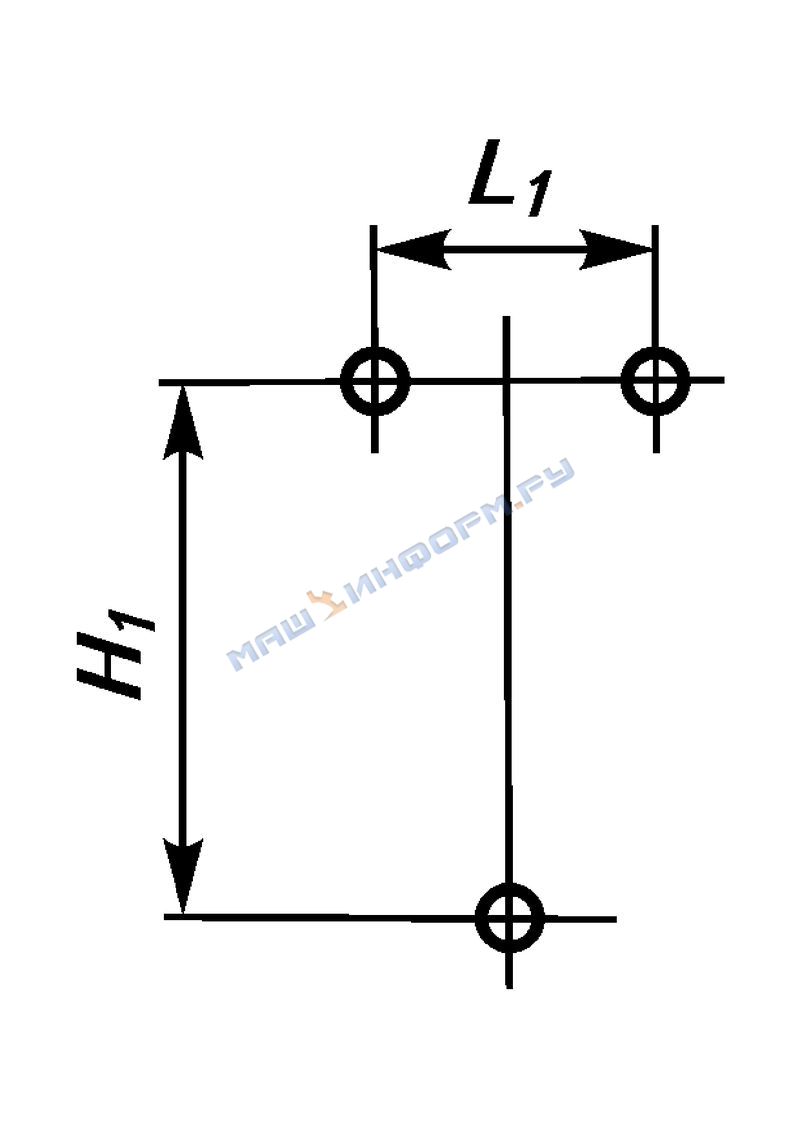

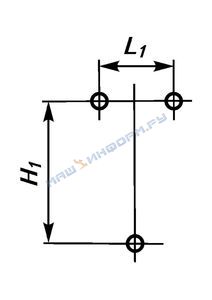

Разметка под крепление

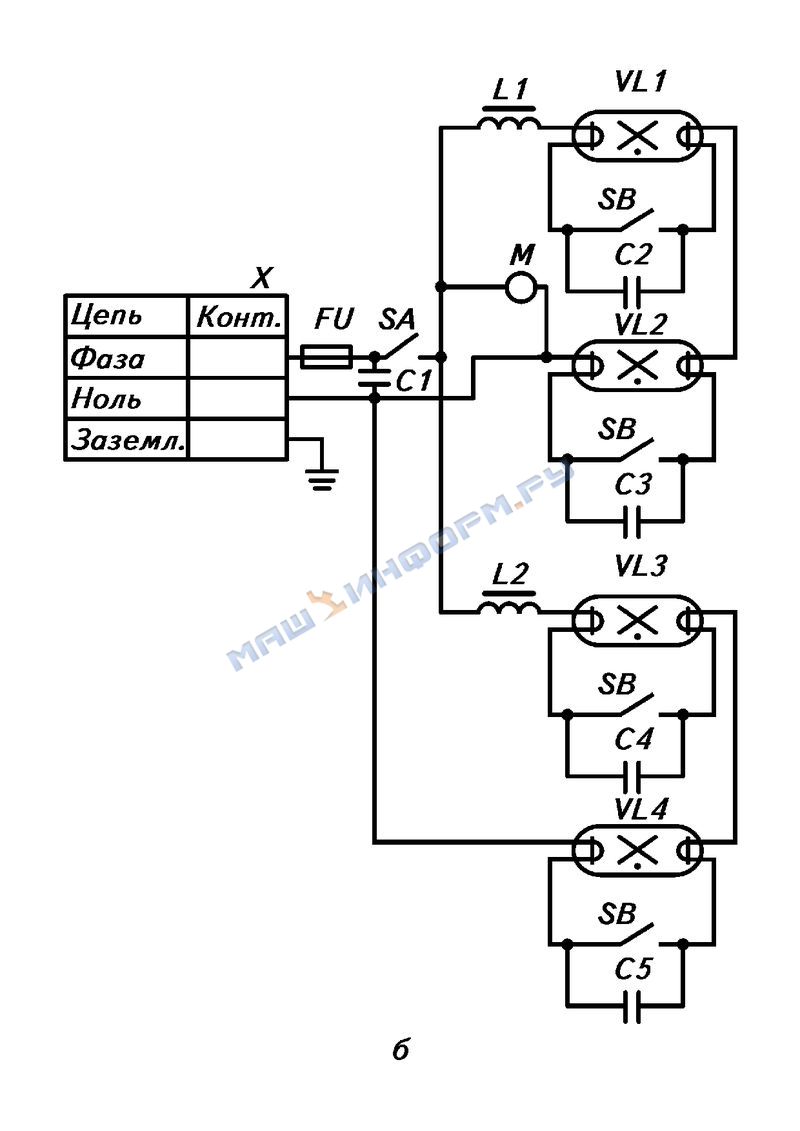

Электрическая принципиальная схема облучателя:
а - с лампами типа ДРБ15, ДРБ18;
б - с лампами типа ДРБ8-1:
VL1-VL4 - лампы;
L, L1, L2 - балластные дроссели;
SA - переключатель;
SB - кнопка;
C1-C5 - конденсаторы;
М - вентилятор;
FU - предохранитель;
X - вилка
В комплект поставки входят: облучатель; лампа типа ДРБ15 или ДРБ18 - 2 шт.; ДБР8-1 - 4 шт.; шуруп - 3 шт.; розетка; паспорт;
упаковочная тара.
